Las baterías de ciclo profundo de 12 V se encuentran comúnmente en diversas aplicaciones, desde la alimentación de sistemas eléctricos de viviendas en vehículos y embarcaciones hasta el apoyo a sistemas de energía renovable y el funcionamiento de electrodomésticos en instalaciones fuera de la red. Una de las preocupaciones más comunes entre los usuarios es comprender cuánto durarán estas baterías, tanto en términos de tiempo de funcionamiento restante hasta que sea necesario recargarlas como de su vida útil a largo plazo.

En realidad, esto es bastante difícil de cuantificar porque ambos factores pueden variar enormemente y están muy influenciados por varios factores, entre ellos el diseño y el tipo de composición química de la batería, los patrones de uso (cómo se descarga), las condiciones ambientales y las prácticas de carga y mantenimiento. Este artículo explora estos factores, ofrece recomendaciones sobre cómo maximizar la vida útil y le muestra cómo estimar el tiempo de funcionamiento antes de tener que recargar la batería.

Tipos de batería de 12 V

En primer lugar, veamos los distintos tipos de baterías de 12 V que se utilizan en aplicaciones de ciclo profundo. A continuación, enumeramos las más comunes que se utilizan en instalaciones automotrices, recreativas, marinas y fuera de la red, junto con una breve descripción y un resumen de sus características principales.

Plomo Ácido

Tradicionalmente, han sido el tipo más común de batería de ciclo profundo basada en la tecnología de plomo-ácido, con placas de plomo sumergidas en un electrolito de ácido sulfúrico. El oxígeno y el hidrógeno producidos durante la carga pueden escaparse, lo que eventualmente hace que el agua del electrolito se seque si no se recarga periódicamente. Si el electrolito se seca, la batería se dañará y el rendimiento se reducirá.

• Electrolito líquido: requiere mantenimiento
• Diseñado para un consumo de corriente continua moderada
• Ciclo de vida típico: 150-200 al 80 % DoD* (esperanza de vida promedio de 3 a 5 años)
• Propenso a la sulfatación si se deja en un estado parcialmente cargado.
• Requiere un cargo de mantenimiento cada pocos meses si no se utiliza.
• Tasa de carga 0,1 – 0,2 C**
• Amplio rango de temperatura de carga/descarga
• Debe instalarse en posición vertical

AGM (Absorbent Glass Mat )

Son baterías selladas basadas en tecnología de plomo-ácido, pero el electrolito está encapsulado en una fina capa de fibra de vidrio que las hace a prueba de derrames y más livianas que las baterías inundadas, con un mejor ciclo de vida y tasas de descarga más altas. Forman parte de la familia de baterías de plomo-ácido reguladas por válvula (VRLA) que recombinan el hidrógeno y el oxígeno producidos durante la carga en agua bajo presión moderada y tienen una válvula de liberación de seguridad incorporada para permitir que escape el exceso de gas.

• Electrolito absorbido en esteras de vidrio: no requiere mantenimiento
• Puede suministrar altas corrientes
• Ciclo de vida típico: 300-500 con un máximo del 80 % de DoD (esperanza de vida promedio de 5 a 7 años)
• Menos propenso a la sulfatación que los inundados.
• Requiere un cargo de mantenimiento cada pocos meses si no se utiliza.
• Tasa de carga 0,2C+
• Sensible a la sobrecarga
• Buen rendimiento a baja temperatura.
• Se pueden colocar de lado (a prueba de derrames)

GEL

también son baterías VRLA selladas, pero el electrolito está suspendido en un gel de sílice, lo que también las hace a prueba de derrames. Tienen un buen rendimiento a altas temperaturas y el nivel de rendimiento se mantiene constante hasta casi el final de su vida útil, pero no son buenas para entregar corrientes altas (a diferencia de las baterías AGM).

• Electrolito suspendido en gel de sílice, libre de mantenimiento.
• Diseñado para suministrar corrientes bajas a moderadas.
• Ciclo de vida típico: 500-1000 al 80 % DoD como máximo (esperanza de vida promedio de 7 a 10 años)
• Menos propenso a la sulfatación que los inundados.
• Requiere un cargo de mantenimiento cada pocos meses si no se utiliza.
• Tasa de carga 01.- 0,2C
• Sensible a la sobrecarga
• Buen rendimiento a alta temperatura.
• Se pueden colocar de lado (a prueba de derrames)

LiFePO4 (Fosfato de hierro y litio)

Una tecnología relativamente nueva y un tipo de batería de iones de litio que ahora es muy popular como opción para aplicaciones de baterías de ciclo profundo debido a su eficiencia, peso ligero, altas tasas de carga/descarga, larga vida útil y bajo mantenimiento. Por razones de seguridad, requieren protección contra sobrecarga/descarga y sobre-temperatura/temperatura insuficiente, pero la gran mayoría de las baterías comerciales vienen con un sistema de gestión de batería (BMS) incorporado para encargarse de esto. No se pueden cargar a temperaturas inferiores a 0 °C, aunque muchas tienen calentadores incorporados que aumentan la temperatura de la batería para permitir la carga. Muchas también cuentan ahora con un BMS con comunicación Bluetooth para que pueda monitorear el rendimiento de la batería a través de una aplicación de teléfono.

• Puede suministrar altas corrientes

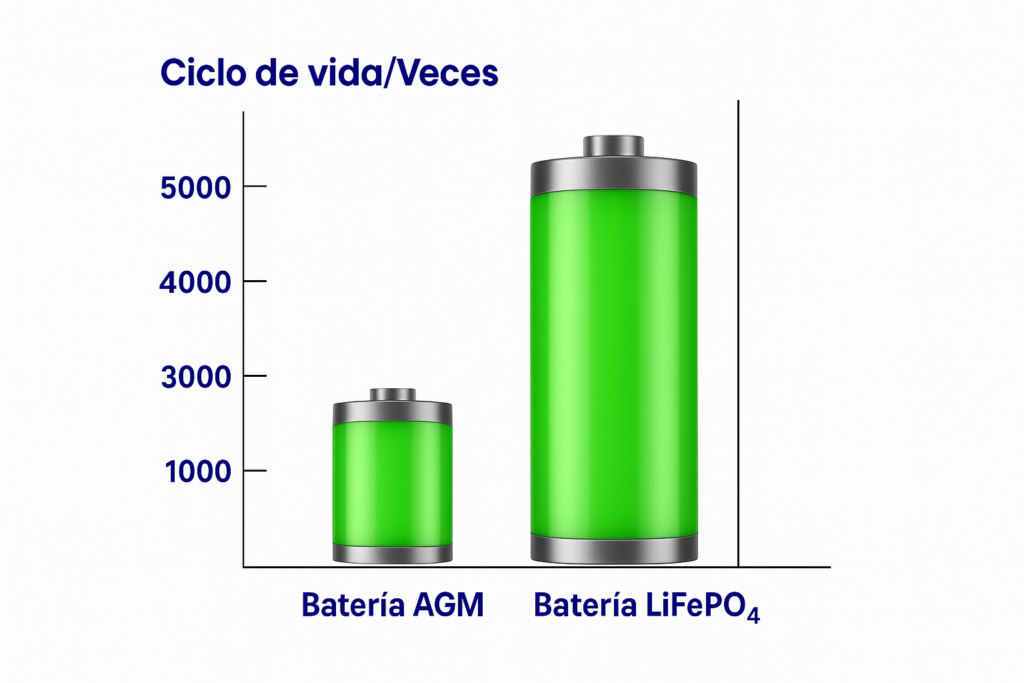

• Ciclo de vida típico: 2000-5000 con un máximo del 80 % de DoD (esperanza de vida promedio de 10 a 15 años)
• Se puede descargar muy profundamente (mayor capacidad Ah utilizable)
• Auto-descarga extremadamente baja: mantenimiento prácticamente nulo
• La tasa de carga suele ser de 0,5 C+
• Se puede descargar pero no cargar por debajo de 0 °C
• La mitad del peso de una batería de plomo-ácido inundada equivalente
• Necesita protección BMS para seguridad
• A menudo vienen con comunicación Bluetooth para usar con una aplicación.

La vida útil de la batería varía significativamente según el patrón de uso, por lo que los fabricantes suelen indicar la cantidad de ciclos de carga/descarga esperados en función de una profundidad de descarga (DoD) del 80 % a una velocidad de carga y descarga determinada. Esto significa que la batería se puede descargar al 80 % de su capacidad (quedando un 20 % restante) y recargar por completo la cantidad de veces indicadas antes de que la batería llegue al final de su vida útil.

Los fabricantes indican las tasas de carga y descarga recomendadas como proporción de la capacidad de la batería en Ah. Por lo tanto, una tasa de carga/descarga de 0,2 C para una batería de 100 Ah sería de 20 A, y esta cifra normalmente se indica junto con la DoD cuando se indica la vida útil (por ejemplo, 500 ciclos al 80 % DoD, 0,2 C). Es importante tener esto en cuenta al seleccionar un cargador para la batería o al considerar conectar una carga grande como un inversor de alto rendimiento, ya que superar las tasas de carga/descarga máximas recomendadas podría reducir la vida útil, en particular con baterías de plomo-ácido.

Factores que afectan la vida útil de la batería

Es importante distinguir entre el tiempo que se puede utilizar una batería antes de que se descargue y necesite recargarse (a veces denominado “tiempo restante”) y la vida útil total de una batería que se alcanza una vez que la reacción química reversible en su interior ya no es posible. Ambas cosas son importantes, pero en términos de uso diario, el tiempo restante entre recargas será de mucho más interés y relevancia.

En términos de vida útil total de una batería, existen varios factores clave que la determinan. Los enumeramos a continuación, junto con recomendaciones sobre cómo maximizar esta vida útil.

Patrones de uso:

• La DoD es uno de los factores más importantes que afectan la vida útil de la batería y la descarga regular de una batería a niveles bajos puede acortar rápidamente su vida útil. Lo ideal es que las baterías de plomo-ácido no se descarguen más del 50 % de su capacidad, y las descargas más superficiales pueden resultar en un aumento significativo de la vida útil. Las baterías de litio pueden soportar descargas mucho más profundas, pero aún se beneficiarán de ciclos más superficiales.
• La corriente de descarga también tiene una influencia significativa en la vida útil de la batería. Las corrientes de descarga más altas acortarán la vida útil de la batería, mientras que las corrientes de descarga más pequeñas la prolongarán. Las aplicaciones que exigen un mayor consumo de corriente durante períodos más prolongados (por ejemplo, inversores que funcionan durante varias horas) pueden ser inevitables si la aplicación lo exige, y esto está bien siempre que sepa que necesitará cambiar las baterías con mayor regularidad. Entonces, en resumen, si puede, intente hacer funcionar la batería con descargas más superficiales a corrientes más bajas para prolongar la vida útil de la batería.

Prácticas de carga y descarga

• La sobrecarga o la carga insuficiente pueden dañar las baterías, por lo que el uso de un cargador adecuado y el seguimiento de las prácticas de carga recomendadas ayudan a prolongar la vida útil de la batería. Los cargadores inteligentes que se ajustan a las necesidades de la batería pueden ser especialmente beneficiosos. Asegúrese de que el cargador sea de varias etapas, de la corriente nominal correcta para el tipo y la capacidad de su batería, y que se pueda programar con los voltajes de carga correctos para su tipo/química de batería específicos. En caso de duda, consulte la hoja de datos o el manual del usuario del fabricante para conocer las velocidades y voltajes de carga recomendados. Los cargadores de alta gama, como la gama Blue Smart de Victron Energy, tienen procesos de carga adaptativos que supervisarán el patrón de uso de la batería y ajustarán las etapas de carga en consecuencia para optimizar la vida útil de la batería.

• También es importante la forma en que se conectan las fuentes de carga a las baterías. Los cables deben ser lo suficientemente largos para evitar una caída excesiva de tensión y los cables positivo y negativo deben tener la misma longitud. Cuando las baterías están conectadas en paralelo, las fuentes de carga deben estar conectadas a través del banco para garantizar que todas las baterías reciban voltajes de carga iguales. Con esto queremos decir que el cable de carga positivo debe conectarse al terminal positivo de la primera batería y el cable de carga negativo debe conectarse al terminal negativo de la última batería. Este patrón de conexión “a través del banco” se aplica tanto a las cargas como a las fuentes de carga, lo que garantiza que todas las baterías se descarguen al mismo ritmo.

Condiciones ambientales

Las temperaturas extremas pueden afectar negativamente la vida útil de la batería. Las altas temperaturas aceleran las reacciones químicas dentro de la batería, lo que provoca una degradación más rápida, mientras que las bajas temperaturas pueden reducir la capacidad efectiva de la batería, lo que dificulta su carga. Lo ideal es que las baterías se almacenen y utilicen en condiciones moderadas. Al comprar un cargador de batería, intente conseguir uno que tenga compensación de temperatura a través de un sensor incorporado o, preferiblemente, un sensor externo que se pueda conectar directamente a la batería. Esto optimizará los voltajes de carga en relación con la temperatura de la batería y prolongará su vida útil.

Almacenamiento y mantenimiento

El mantenimiento regular de las baterías almacenadas puede ayudar a prolongar significativamente su vida útil. En el caso de las baterías de plomo-ácido, cárguelas por completo antes de almacenarlas y realice una carga de mantenimiento cada dos meses (verifique los niveles de electrolito en las baterías inundadas y recargue según sea necesario). Lo ideal es mantenerlas conectadas a un cargador que las pruebe y las mantenga (todos los cargadores modernos y buenos lo harán). En el caso de las baterías de litio, almacénelas aproximadamente al 50 % del estado de carga (SoC) y recárguelas a un nivel similar cada 6 meses aproximadamente. Todas las baterías deben almacenarse en condiciones limpias y secas a temperaturas moderadas y los terminales deben mantenerse cubiertos para evitar cortocircuitos accidentales.

Calidad de la batería

Las baterías de fabricantes de confianza que utilizan componentes de alta calidad y trazables suelen tener una vida útil más larga. Invertir en una buena batería de una marca consolidada como
Victron Energy puede ahorrar dinero a largo plazo al reducir la frecuencia de los reemplazos.

Estimación del tiempo de funcionamiento restante entre cargas
(tiempo restante)

Para calcular el tiempo que una batería de 12 V específica podrá descargarse antes de tener que recargarse, debe tener en cuenta su capacidad de almacenamiento de energía (medida en amperios-hora, Ah) y el consumo total de corriente de la carga que alimentará (medido en amperios, A). La fórmula para calcular el tiempo de funcionamiento es:

• Tiempo de funcionamiento (horas) = ​​Capacidad de la batería (Ah) / Carga (A)

Sin embargo, este es un cálculo teórico y supone:

• La batería tiene 100% SoC inicialmente
• La batería está en buen estado y su capacidad no se degrada con el paso del tiempo o el uso indebido.
• Un DoD del 100% no causa daño (no es el caso en la realidad)
• La carga es constante (muy poco probable en la realidad)
• No hay corte de energía cuando la batería alcanza un SoC muy bajo (esto varía según el tipo de batería)
• Esa capacidad sigue siendo la misma para todos los tamaños de carga (no es el caso en la realidad; consulte “Eficiencia Peukert” a continuación)

En la práctica, debe basar este cálculo en el DoD máximo con el que se sienta satisfecho para su tipo de batería. Por lo tanto, si tiene una batería de plomo-ácido inundada de 100 Ah y desea mantener un DoD “seguro” del 50 %, debe incluir su capacidad utilizable de 50 Ah en el cálculo anterior, lo que significa que, en realidad, solo tiene 5 horas de autonomía.

Como puedes ver, aquí hay muchas suposiciones, por lo que este método solo te brinda una estimación muy aproximada.

Monitoreo de la batería

El cálculo anterior es una estimación muy aproximada y hace muchas suposiciones, incluyendo que el consumo de corriente es constante durante todo el tiempo de funcionamiento y que la batería está completamente cargada para empezar. En realidad, las baterías rara vez se utilizan de esta manera, ya que las cargas varían con la hora del día/noche y la estación, y la carga y descarga a menudo se producen simultáneamente (por ejemplo, carga mientras está conectado pero utilizando sistemas de 12 V). Si a esto le sumamos el hecho de que las baterías rara vez se descargan al mismo nivel cada vez antes de volver a cargarse, y a menudo reciben solo una carga parcial antes de volver a descargarse, ¡calcular el SoC de una batería en un momento dado comienza a parecer una tarea casi imposible!

Afortunadamente, existe una solución en forma de monitores de batería que son fáciles de instalar y eliminan las dudas sobre el estado del sistema de carga de la batería. Los monitores de batería utilizan un shunt, que es una resistencia de alta precisión, que permite medir el flujo de corriente que entra y sale de la batería, de modo que el monitor puede calcular la carga neta de la batería en cualquier momento, incluso mientras se carga y se descarga simultáneamente.

El software de estos monitores es bastante sofisticado y tiene en cuenta una serie de otros factores que complican la situación. Uno de ellos es la eficiencia de Peukert, un efecto según el cual cuanto más rápido se descarga una batería, menor capacidad efectiva tiene. Por lo tanto, una batería de 100 Ah completamente descargada con una carga de 1 A tendrá una capacidad efectiva mayor que cuando se descarga con una carga de 10 A. Este fenómeno también se puede observar con los cambios de temperatura, pero los efectos son mucho menores. Además, debido a la ineficiencia de carga, la cantidad de energía de carga que se puede descargar de una batería es menor que la energía de carga que le aporta una fuente de carga. El software del monitor de batería tiene en cuenta todos estos factores al calcular el SoC, lo que le permite realizar un seguimiento preciso del estado de su batería.

Vale la pena señalar que muchas de las baterías de litio más nuevas cuentan con un BMS habilitado para Bluetooth. Esto le permite conectarse al BMS a través de una aplicación en su teléfono y ver mucha información sobre la batería, incluido el SoC, el flujo de corriente de entrada/salida, Ah acumulados cargados/descargados, etc., lo que hace que la necesidad de un monitor de batería independiente sea cuestionable. Sin embargo, debe decirse que los monitores de batería tienden a tener muchas otras características útiles, como salidas para activar dispositivos externos como un relé o una alarma audible en condiciones programables por el usuario (como alcanzar un umbral de bajo voltaje) y, a menudo, tienen más opciones de configuración que las que encontraría en una aplicación BMS, por lo que aún vale la pena considerarlos.

Conclusión final:

La vida útil de una batería de 12 V varía enormemente según el tipo, el patrón de uso y el cuidado. Si comprende las necesidades específicas de su batería en particular y sigue las mejores prácticas, podrá maximizar su vida útil y garantizar un rendimiento confiable durante muchos años. Si comprende bien lo que puede esperar de su batería en términos de vida útil, también podrá planificar para cuando llegue el momento de reemplazarla.

Se não tiver um voltímetro ou um monitor de bateria instalado para verificar o estado de carga da sua bateria, é possível descobrir utilizando um aparelho de teste ou um multímetro. É muito simples, mas como recebemos muitas perguntas sobre este assunto, decidimos falar-vos brevemente sobre ele aqui.

O estado de carga de uma bateria, tecnicamente designado por SoC (State Of Charge), é uma medida relativa da quantidade de energia armazenada numa bateria. O estado de carga de uma bateria descreve a diferença entre uma bateria totalmente carregada e a mesma bateria durante a utilização. Indica a quantidade restante de eletricidade disponível nas células.

Não é comum, mas o estado de carga também pode ser expresso de forma inversa, como profundidade de descarga (DOD). Neste caso, a profundidade de descarga seria a percentagem da capacidade total da bateria que é utilizada durante um ciclo.

Como utilizar um multímetro para descobrir o SoC de uma bateria

Em primeiro lugar, certifique-se de que não existem cargas a consumir corrente da bateria e que não existem fontes de carregamento a consumir corrente da bateria. Depois de ter verificado isto, aguarde pelo menos uma hora antes de efetuar uma medição, para que a tensão estabilize e as leituras sejam tão precisas quanto possível.

Depois disso, defina o seu multímetro para medir volts CC na gama 0-20 (gama típica na maioria dos multímetros sem uma função de variação automática) e toque com as sondas nos terminais da bateria (as sondas serão vermelhas e pretas para indicar + e -).

 Pode ver no gráfico abaixo como, a partir da tensão indicada pelo multímetro, pode obter uma indicação aproximada da percentagem de SoC da sua bateria, dependendo da química da sua bateria.

Esperamos que isto o ajude e, como sempre, se tiver alguma dúvida, pode contactar-nos aqui ou através de qualquer um dos meios de contacto disponíveis.

Hoy vamos a ver las reglas básicas a seguir al crear un banco de baterías de ocio. Crear un banco de baterías es una excelente manera de aumentar la cantidad de energía que tus baterías pueden almacenar y producir. Hay 2 formas en que se puede conectar un banco de baterías, ya sea en serie o en paralelo, pero para este artículo, no las analizaremos demasiado, así que para obtener más información, consulta nuestro tutorial baterías en serie o en paralelo . En cambio, vamos a ver los elementos que a menudo se pasan por alto para tener en cuenta al conectar 2 o más baterías juntas.

Las baterías deben coincidir entre sí

La primera regla para crear un banco de baterías es asegurarse de que las baterías coincidan. Este no es solo un caso de agregar una batería similar, tendría que ser del mismo tipo y capacidad (idealmente de la misma marca y modelo) que la primera batería en el banco. Esto se debe a que ambas baterías deben mantenerse equilibradas para funcionar al máximo y, al mezclarlas y combinarlas, puede causar un grave desequilibrio y caídas en el rendimiento.

Use baterías que tengan la misma edad

El desequilibrio en el banco de baterías también puede verse afectado por la edad, ya que con el tiempo, la capacidad de la batería para almacenar energía disminuye. Como resultado, es posible que una batería más antigua no se esté cargando al mismo ritmo que una batería más nueva, lo que provocaría un desequilibrio.
Al crear un banco de baterías, siempre recomendamos comenzar con baterías nuevas, incluso si la batería vieja todavía funciona, ya que esto mantendrá el sistema en equilibrio y funcionando como debería durante toda la vida útil de las baterías.

Dimensionamiento del cable

Comprar un cable para conectar las baterías puede causar cierta confusión, pero afortunadamente se puede hacer un poco más fácil. Para ayudar a asegurarse de que sus electrodomésticos puedan extraer energía de manera uniforme de todas las baterías del banco, tienes que asegurarte de que todos los cables de interconexión tengan la misma longitud y sección. Esta simple regla general significa que todas las baterías se utilizarán de manera uniforme para alimentar su equipo.

Si sigues estas 3 reglas básicas, no deberías tener problemas con tu banco de baterías durante su vida útil. Esperamos que esto te haya resultado útil, pero si tienes más preguntas, no dudes en contactar con nosotros.

El monitoreo de la batería puede ser muy útil, pero con tantos tipos de medidores y monitores disponibles, ¿cómo seleccionar uno que funcione para ti? ¿Deseas información detallada sobre tu configuración fuera de la red para que puedas ajustar y administrar el uso de tu energía, o simplemente una referencia rápida? En esta guía, explicaremos los diferentes tipos de medidores y monitores disponibles y los beneficios de cada uno.

¿Por qué monitorear tu batería?

Entonces, podrías preguntarte, ‘¿Por qué necesito un monitor de batería?’. Un monitor de batería puede ser extremadamente útil para administrar su uso de energía y evitar la descarga excesiva de las baterías (lo que puede provocar daños en la batería). Poder ver qué energía tiene disponible te brinda la oportunidad de encontrar una fuente de recarga si ves que tu batería / baterías se están agotando. Las baterías basadas en tecnología de plomo-ácido, por ejemplo, no deben descargarse por debajo de aproximadamente 12,1 V porque a este nivel pueden comenzar a sufrir daños por sulfatación, lo que puede reducir su vida útil o dañarlas sin posibilidad de reparación. Al monitorear la batería, es posible ver cuándo está alcanzando este nivel crítico de descarga y realizar cambios para evitar daños.

Los monitores de batería pueden ayudarte a identificar problemas como descargas parásitas en las que un electrodoméstico consume una pequeña cantidad de energía de la batería sin su conocimiento, y este tipo de problemas pueden agotar las baterías si no se detectan durante períodos prolongados. Los monitores de batería también pueden ser una actualización extremadamente útil para su sistema porque, armado con el conocimiento sobre tu uso de energía, puedes planificar mejor y asegurarte de que tu sistema pueda satisfacer tus requisitos de energía.

Voltímetros

Los voltímetros son dispositivos simples que muestran solo una parte de información, sin embargo, esta lectura de voltaje se puede usar con buenos resultados porque puede proporcionarte un porcentaje aproximado del estado de carga de tu batería para darte una idea aproximada de cuánta energía le queda a tu batería. Los diagramas a continuación muestran cómo el voltaje de la batería corresponde a un % de estado de carga para diferentes químicas de batería.

Sin embargo, hay una advertencia muy importante al usar monitores de batería, y es que solo debes tomar una lectura de voltaje con todas las fuentes de carga y las cargas apagadas. El voltaje que se muestra en estas condiciones se denomina voltaje ‘sin carga’ o ‘reposo’. Cuando una batería está bajo carga (cuando se extrae corriente de ella), el voltaje medido caerá, y cuando se esté recargando, el voltaje medido aumentará, por lo que no estará leyendo el voltaje sin carga y, por lo tanto, puedes determinar el estado de carga correspondiente. Una vez que se eliminan todas las cargas y fuentes de carga, es mejor dejar la batería sin carga durante un breve período de tiempo para permitir que el voltaje se estabilice antes de leerlo.

Los voltímetros son simples y económicos y, siempre que conozcas sus limitaciones, pueden brindarte suficiente información para ayudarte a monitorear tus baterías de manera efectiva.

Medidores de corriente/amperios

Los amperímetros miden la corriente y se colocan en línea entre la batería y las cargas (los circuitos que se alimentan) y pueden ser una adición útil para monitorear la batería. Si sabes cuántos amperios se consumen y durante cuánto tiempo, tienes una medida de Ah (amperios x horas). Esta es la misma unidad de medida que se usa para especificar la capacidad de almacenamiento de energía de las baterías, por lo que te permite estimar cuánto durará tu batería. Por ejemplo, si tu batería completamente cargada tiene una capacidad de 100 Ah, tu medidor de amperios muestra que está consumiendo 5 A y planea hacer funcionar la carga durante 10 horas, habrás usado 50 Ah, por lo que sabes que habrás agotado la batería alrededor de 50% de su estado completamente cargado. Esto te permite calcular cuánto tiempo puedes hacer funcionar tu batería con un consumo de corriente determinado hasta que necesite recargarla.

Entonces, mientras que un voltímetro solo le dirá cuándo ha alcanzado un cierto nivel de voltaje, un amperímetro le permite estimar cuánto tiempo puede hacer funcionar tu batería. Nuevamente, los medidores de amperios son relativamente baratos y fáciles de instalar y podrían beneficiar a aquellos que buscan una solución discreta para monitorear su uso de energía, particularmente cuando se usan junto con un voltímetro.

Monitores de porcentaje/indicadores de estado

Estos tipos de monitores son esencialmente voltímetros, pero la lectura se muestra gráficamente en lugar de numéricamente (o una combinación de ambos). Estos son extremadamente útiles para los recién llegados o para aquellos que buscan una referencia rápida y sencilla, ya que eliminan todos los problemas de cálculo que pueda tener con los voltímetros. La electrónica dentro del medidor detecta el voltaje y muestra el estado de carga de la batería en función de la relación entre el voltaje ‘sin carga’ y el % del estado de carga explicado anteriormente (por lo que no es necesario tener un gráfico de referencia para mano). Las versiones más comunes son las que muestran LED de diferentes colores para indicar el % de estado de carga y el verde indica “saludable”, el ámbar indica “advertencia: se necesita recargar” y el rojo indica “peligro, descarga excesiva”.
Estas unidades son ideales para aquellos que desean un medidor muy fácil de entender y, nuevamente, son de bajo costo. La misma advertencia se aplica a los voltímetros con respecto a asegurarse de leer el voltaje ‘sin carga’ y también debe tener en cuenta que casi siempre están diseñados para usarse con baterías de plomo-ácido húmedas, por lo que no serán tan precisos para AGM. o baterías de gel y definitivamente no son adecuadas para baterías de litio.

Monitores de batería basados ​​en derivación

Más avanzados y, en consecuencia, más caros, estos monitores utilizan una resistencia de alta precisión llamada derivación que se coloca en línea con la conexión negativa de la batería y mide continuamente el flujo de corriente que entra y sale de la batería. Una vez configuradas inicialmente con información sobre la batería (tipo, capacidad, etc.), estas unidades pueden monitorear con mucha precisión el estado de carga en un momento dado y, lo que es más importante, las lecturas no se ven afectadas por la carga de la batería.

Estos monitores brindan una amplia gama de información, incluida toda la información ya escrita anteriormente y más. Se puede acceder al consumo de corriente, el voltaje, el porcentaje de carga, los kW cargados/descargados, el “tiempo restante” de la batería y otras características a través de la pantalla de la unidad o mediante una aplicación, según el modelo. Algunos modelos ofrecen alarmas configurables, lo que permite al usuario configurar una alarma para que suene (o active una luz de advertencia) en diversas condiciones (por ejemplo, cuando la batería tiene un voltaje bajo). Una función para activar un relé en estas situaciones también puede estar disponible para permitirte iniciar automáticamente un generador/cargador para recargar la batería. Algunos sistemas muy avanzados, como el Victron Cerbo, no solo brindan información sobre tu batería, sino que también actúan como un concentrador central de información y control para todos los dispositivos conectados al sistema de 12 V.

Reflexión final sobre el Voltaje de las Baterías

Al usar un monitor de batería, es posible que veas lecturas superiores a 12 V en tu batería de ’12 V’, pero ¿a qué se debe esto? 12V es simplemente el voltaje nominal de la batería y los voltajes reales medidos pueden variar significativamente. Por ejemplo, una batería, cuando está completamente cargada, normalmente tendrá entre 12,6 y 12,8 V para las baterías de plomo-ácido y hasta 14,4 V para las baterías de litio. Cargar una batería hará que el voltaje medido aumente aún más a medida que recibe un voltaje de carga más alto del cargador, que puede oscilar entre 13,6 V y 15 V. Por eso, los simples voltímetros pueden dar una falsa impresión del estado de la batería. Imagínate si tu batería estuviera casi completamente descargada y conectaras un controlador solar con buena luz solar; tu voltímetro podría leer repentinamente un voltaje de carga de 14. 4V pero todavía no habría prácticamente carga en la batería (retira el controlador solar y el voltaje de la batería caería en picado). Los monitores avanzados basados ​​en derivación ayudan a combatir esto, ya que puede identificar el estado de carga de la batería y cuánto entra o sale de la batería en cualquier momento, independientemente de lo que esté pasando en tu sistema.

Esperamos que este artículo te haya resultado útil. Para ver nuestra gama de monitores de batería VOLTIMETROS Y MONITORES DE BATERÍA
