Tablas eléctricas 12V para cables, fusibles, AWG y consumos
En esta página encontrarás una recopilación de las principales tablas eléctricas para instalaciones de 12V, pensadas como una guía de consulta rápida para profesionales y aficionados a la automoción, camper, caravanas, náutica, vehículos industriales y cualquier sistema eléctrico de baja tensión.
Hemos reunido en un único lugar las tablas más utilizadas para facilitar el dimensionado de una instalación eléctrica, incluyendo secciones de cable según amperaje, medidas reales de nuestros cables, cables recomendados según la potencia del equipo, fusibles, equivalencias entre mm² y AWG, tubos termorretráctiles, consumos habituales en instalaciones camper y las fórmulas eléctricas básicas más utilizadas.
Nuestro objetivo es ofrecer una herramienta práctica que permita realizar consultas rápidas sin necesidad de buscar la información en diferentes fuentes, agilizando así el diseño, mantenimiento y comprobación de instalaciones eléctricas de 12V.
⚠️ Información orientativa
Toda la información, tablas, equivalencias y recomendaciones mostradas en esta página tienen un carácter puramente orientativo y se ofrecen únicamente como ayuda para el cálculo y dimensionado inicial de una instalación. Los valores pueden variar en función de múltiples factores, como el tipo de cable utilizado, la longitud del recorrido, la temperatura ambiente, la calidad de los materiales, la forma de instalación o las condiciones reales de trabajo.
Exención de responsabilidad
Coelectrix no se hace responsable de los daños, averías, pérdidas o incidencias que puedan derivarse del uso de la información publicada en esta página. Antes de realizar cualquier instalación eléctrica, recomendamos verificar los cálculos para cada caso concreto y asegurarse de que la instalación cumple con la normativa vigente y con las especificaciones del fabricante de los equipos utilizados.
Tablas eléctricas 12V para cables, fusibles, AWG y consumos
Consulta rápida de tablas eléctricas 12V para instalaciones camper, automoción, náutica, caravanas, vehículos industriales y sistemas eléctricos de baja tensión.
Estas tablas eléctricas 12V están pensadas para ayudarte a consultar de forma rápida la sección de cable, el fusible recomendado, la equivalencia entre mm² y AWG, el tubo termorretráctil adecuado y los consumos habituales de una instalación auxiliar.
Los datos mostrados son orientativos y deben verificarse siempre según la longitud real del cable, la caída de tensión admisible, el tipo de instalación, la temperatura, el consumo del equipo y las especificaciones del fabricante.

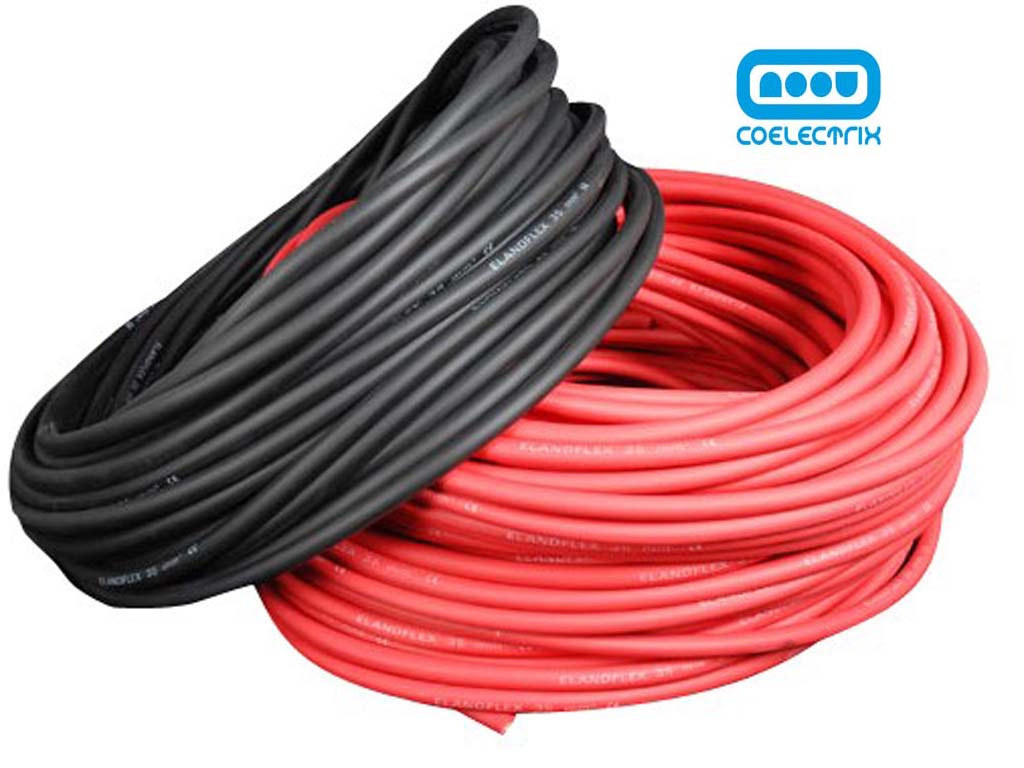

1 Tablas eléctricas 12V: medidas reales de nuestros cables eléctricos
Diámetro exterior aproximado y amperaje nominal recomendado para nuestras secciones más habituales.
El cable es la base de cualquier instalación eléctrica. Una sección demasiado pequeña puede provocar pérdida de rendimiento, caída de tensión o calentamiento del cable.
| 0,50 mm² | 1,8 mm | 6 A |
| 0,75 mm² | 1,9 mm | 9 A |
| 1 mm² | 2,1 mm | 11 A |
| 1,5 mm² | 2,2 mm | 14 A |
| 2 mm² | 2,9 mm | 16 A |
| 2,5 mm² | 3,1 mm | 20 A |
| 4 mm² | 3,6 mm | 28 A |
| 6 mm² | 4,7 mm | 37 A |
| 10 mm² | 6,8 mm | 53 A |
| 16 mm² | 7,1 mm | 75 A |
| 25 mm² | 9,2 mm | 100 A |
| 35 mm² | 10 mm | 125 A |
| 50 mm² | 12,6 mm | 160 A |
| 70 mm² | 14,5 mm | 175 A |
| 95 mm² | 17,1 mm | 207 A |
2 Tabla eléctrica 12V de sección de cable según amperaje recomendado
Tabla rápida para elegir la sección de cable según la intensidad que circulará por la instalación.
Esta tabla sirve como referencia rápida para escoger la sección de cable en instalaciones de 12V. En recorridos largos o consumos importantes, conviene subir sección para reducir la caída de tensión.
| 0,5 mm² | 6 A |
| 0,75 mm² | 9 A |
| 1 mm² | 11 A |
| 1,5 mm² | 14 A |
| 2 mm² | 16 A |
| 2,5 mm² | 20 – 25 A |
| 4 mm² | 28 – 35 A |
| 6 mm² | 37 – 45 A |
| 10 mm² | 53 – 65 A |
| 16 mm² | 75 – 95 A |
| 25 mm² | 100 – 120 A |
| 35 mm² | 125 – 150 A |
| 50 mm² | 160 – 180 A |
| 70 mm² | 175 – 190 A |
| 95 mm² | 207 – 230 A |
3 Tabla eléctrica 12V de sección de cable según potencia
Estimación rápida de sección de cable partiendo de la potencia del equipo conectado.
Una forma rápida de estimar la sección necesaria es partir de la potencia del equipo. En instalaciones de 12V, a medida que aumenta la potencia, también aumenta mucho la intensidad.
| 50 W | 4,2 A | 0,75 mm² |
| 100 W | 8,3 A | 1,5 mm² |
| 150 W | 12,5 A | 2,5 mm² |
| 200 W | 16,7 A | 2,5 mm² |
| 300 W | 25 A | 4 mm² |
| 400 W | 33,3 A | 6 mm² |
| 500 W | 41,7 A | 6 mm² |
| 600 W | 50 A | 10 mm² |
| 800 W | 66,7 A | 16 mm² |
| 1000 W | 83,3 A | 16 – 25 mm² |
| 1200 W | 100 A | 25 mm² |
| 1500 W | 125 A | 35 mm² |
| 1800 W | 150 A | 50 mm² |
| 2000 W | 166,7 A | 50 mm² |
| 2500 W | 208,3 A | 70 – 95 mm² |
| 3000 W | 250 A | 95 mm² |
Ejemplo: 1000 W ÷ 12 V = 83,3 A aproximadamente.
4 Tabla eléctrica 12V de tubo termorretráctil según sección de cable
Guía rápida para proteger terminales, uniones y conexiones eléctricas.
El tubo termorretráctil sirve para proteger, aislar y reforzar las conexiones eléctricas. Es especialmente útil en terminales de anilla, empalmes, conexiones de batería, instalaciones camper y cableado expuesto a vibraciones.
| 0,50 mm² | 4,5 mm |
| 0,75 mm² | 4,5 mm |
| 1 mm² | 4,5 mm |
| 1,5 mm² | 4,5 mm |
| 2,5 mm² | 6 mm |
| 4 mm² | 9 mm |
| 6 mm² | 9 mm |
| 10 mm² | 9 mm |
| 16 mm² | 13 mm |
| 25 mm² | 13 mm |
| 35 mm² | 13 mm |
| 50 mm² | 19 mm |
| 70 mm² | 19 mm |
Nota: esta tabla está pensada para cubrir el cable y el terminal en instalaciones habituales.
Recomendación: antes de cortar el termorretráctil, comprueba que pasa correctamente por el terminal o la zona más ancha de la conexión.
5 Tabla eléctrica 12V de fusible recomendado según potencia
Tabla orientativa para seleccionar el fusible adecuado según la potencia del equipo conectado.
El fusible es uno de los elementos de protección más importantes de una instalación eléctrica. Su función principal es proteger el cable y evitar daños en caso de sobrecarga o cortocircuito.
| 50 W | 4,2 A | 5 – 10 A |
| 100 W | 8,3 A | 10 – 15 A |
| 150 W | 12,5 A | 15 – 20 A |
| 200 W | 16,7 A | 20 A |
| 300 W | 25 A | 30 A |
| 400 W | 33,3 A | 40 A |
| 500 W | 41,7 A | 50 – 60 A |
| 600 W | 50 A | 60 A |
| 800 W | 66,7 A | 80 A |
| 1000 W | 83,3 A | 100 A |
| 1200 W | 100 A | 125 A |
| 1500 W | 125 A | 150 A |
| 1800 W | 150 A | 175 A |
| 2000 W | 166,7 A | 200 A |
| 2500 W | 208,3 A | 250 A |
| 3000 W | 250 A | 300 A |
Importante: el fusible debe proteger principalmente el cable. No debe instalarse un fusible superior a la capacidad real del cable utilizado.
6 Tabla eléctrica 12V de equivalencia entre mm² y AWG
Comparativa aproximada entre secciones europeas en mm² y medidas americanas AWG.
En Europa solemos medir la sección del cable en mm², mientras que en muchos productos americanos se utiliza la medida AWG.
| 0,5 mm² | 20 AWG |
| 0,75 mm² | 18 AWG |
| 1 mm² | 17 AWG |
| 1,5 mm² | 15 – 16 AWG |
| 2,5 mm² | 13 – 14 AWG |
| 4 mm² | 11 – 12 AWG |
| 6 mm² | 9 – 10 AWG |
| 10 mm² | 7 – 8 AWG |
| 16 mm² | 5 – 6 AWG |
| 25 mm² | 3 – 4 AWG |
| 35 mm² | 2 AWG |
| 50 mm² | 0 – 1 AWG |
| 70 mm² | 2/0 AWG |
| 95 mm² | 3/0 AWG |
Nota: las equivalencias AWG son aproximadas. Puede haber pequeñas diferencias según el fabricante, el aislamiento y el tipo de cable.
7 Tabla eléctrica 12V de consumos habituales en instalaciones camper
Tabla orientativa para estimar consumos y dimensionar batería, cable y fusible.
Una de las dudas más habituales en instalaciones camper es saber cuánto consumen los equipos y qué batería, cable o fusible necesitamos.
| Luz LED individual | 0,2 – 1 A |
| Bomba de agua | 3 – 8 A |
| Cargador USB | 1 – 3 A |
| Ventilador 12V | 1 – 3 A |
| TV 12V | 2 – 5 A |
| Nevera 12V | 3 – 6 A cuando trabaja |
| Calefacción estacionaria | 1 – 3 A funcionando |
| Compresor pequeño | 5 – 15 A |
| Inversor 500 W | 40 – 50 A aprox. |
| Inversor 1000 W | 80 – 100 A aprox. |
| Inversor 2000 W | 160 – 200 A aprox. |
| Inversor 3000 W | 240 – 300 A aprox. |
Importante: muchos equipos no consumen de forma constante. Por ejemplo, una nevera 12V puede consumir entre 3 y 6 A mientras el compresor está funcionando, pero no durante todo el día.
8 Tablas eléctricas 12V de fórmulas eléctricas rápidas
Cálculos básicos para consumos, intensidades y autonomía de batería en 12V.
Estas fórmulas básicas ayudan a calcular consumos, intensidades y autonomía de batería en instalaciones de 12V.
| Intensidad | A = W ÷ V |
| Potencia | W = V × A |
| Energía consumida | Wh = W × horas |
| Capacidad aproximada | Ah = Wh ÷ V |
| Autonomía aproximada | Horas = Ah útiles ÷ A de consumo |
Ejemplos rápidos
| Consumo de equipo de 120 W en 12V | 120 ÷ 12 | 10 A |
| Consumo de inversor de 1000 W en 12V | 1000 ÷ 12 | 83,3 A |
| Energía usada por equipo de 60 W durante 5 h | 60 × 5 | 300 Wh |
| Ah necesarios para 300 Wh en 12V | 300 ÷ 12 | 25 Ah |
Cómo utilizar estas tablas eléctricas 12V
Las tablas eléctricas 12V de esta página están diseñadas para servir como una guía de consulta rápida antes de montar o revisar una instalación eléctrica. Son especialmente útiles en instalaciones camper, caravanas, embarcaciones, vehículos industriales, sistemas solares aislados, baterías auxiliares e instalaciones de automoción.
Para elegir correctamente un cable no basta con mirar solo la potencia del equipo. También hay que tener en cuenta la intensidad en amperios, la longitud total del recorrido, la caída de tensión admisible y el tipo de uso. En 12V, una pequeña pérdida de tensión puede afectar mucho más que en instalaciones de 230V, por eso es habitual utilizar secciones superiores en recorridos largos o consumos elevados.
Consejos para elegir la sección de cable en 12V
La sección del cable debe elegirse siempre pensando en la intensidad máxima que circulará por la línea. Si el cable es demasiado fino, puede calentarse, provocar pérdidas de rendimiento o generar una caída de tensión excesiva. Como norma general, en instalaciones de 12V es recomendable sobredimensionar ligeramente la sección cuando el recorrido es largo o cuando se alimentan equipos de alto consumo.
Por ejemplo, un inversor de 1000W en 12V puede superar los 80A de consumo. En este tipo de instalaciones no conviene utilizar cables pequeños ni fusibles mal dimensionados. La distancia entre batería, fusible e inversor debe ser lo más corta posible y todos los terminales deben estar correctamente prensados.
Cómo elegir el fusible adecuado en una instalación 12V
El fusible no debe elegirse únicamente por la potencia del equipo conectado. Su función principal es proteger el cable frente a sobrecargas o cortocircuitos. Por eso, el fusible debe estar dimensionado de acuerdo con la capacidad real del cable instalado y no superar la intensidad máxima admisible de la sección utilizada.
En líneas principales de batería, inversores o cargadores DC-DC suelen utilizarse fusibles MIDI, MEGA o ANL, dependiendo de la intensidad de trabajo. En consumos pequeños pueden utilizarse fusibles de menor formato, siempre instalados en un portafusibles adecuado y lo más cerca posible de la fuente de alimentación.
AWG y mm²: por qué es importante conocer la equivalencia
Muchos productos de origen americano indican la sección del cable en AWG, mientras que en Europa se utiliza habitualmente la sección en mm². La tabla de equivalencias AWG a mm² permite comparar ambas medidas de forma aproximada y evitar errores al comprar conectores, terminales, cables o accesorios eléctricos.
Las equivalencias AWG no siempre son exactas, ya que pueden variar según el fabricante, el tipo de conductor y el aislamiento del cable. Por este motivo, siempre es recomendable comprobar la ficha técnica del producto cuando se trabaja con intensidades elevadas.
Información orientativa y responsabilidad
Toda la información publicada en estas tablas eléctricas 12V tiene carácter puramente orientativo. Los valores pueden variar en función de la longitud del cable, temperatura, tipo de instalación, calidad de los materiales, forma de montaje, ventilación, terminales utilizados y condiciones reales de trabajo.
Coelectrix no se hace responsable de daños, averías, pérdidas o incidencias derivadas del uso de esta información. Antes de realizar cualquier instalación eléctrica, recomendamos comprobar los cálculos para cada caso concreto, seguir las instrucciones del fabricante y asegurarse de que la instalación cumple la normativa aplicable.
Material relacionado para instalaciones eléctricas 12V
Consulta también estas categorías para completar tu instalación:
Preguntas frecuentes sobre tablas eléctricas 12V
¿Qué sección de cable necesito para una instalación de 12V?
Depende de la intensidad, la longitud del cable y la caída de tensión admisible. En recorridos largos o consumos altos conviene subir sección.
¿Qué cable necesito para 100A en 12V?
Como referencia orientativa, para unos 100A suelen utilizarse secciones elevadas, como 25 mm² o superiores, dependiendo de la longitud y la caída de tensión permitida.
¿Qué cable necesito para un inversor de 1000W en 12V?
Un inversor de 1000W en 12V puede consumir aproximadamente 83A. Como referencia, se suelen utilizar cables de 16 a 25 mm² según la distancia.
¿Qué cable necesito para un inversor de 2000W en 12V?
Un inversor de 2000W en 12V puede consumir aproximadamente 166,7A. Como referencia, se utilizan secciones grandes, como 50 mm² o superiores según la instalación.
¿Qué fusible debo instalar en una línea de 12V?
El fusible debe proteger el cable. No debe instalarse un fusible superior a la capacidad real del cable utilizado.
¿Qué significa AWG en cables eléctricos?
AWG significa American Wire Gauge. Es un sistema de medida utilizado principalmente en Estados Unidos para indicar el calibre del cable.
¿Es lo mismo AWG que mm²?
No. AWG y mm² son sistemas de medida distintos. AWG indica calibre y mm² indica sección del conductor. Las equivalencias son aproximadas.
¿Cómo se calcula la intensidad en amperios?
La intensidad se calcula dividiendo la potencia entre el voltaje: A = W ÷ V.
¿Por qué en 12V se necesitan cables más gruesos?
Porque a menor voltaje, para una misma potencia, la intensidad es mayor. Esto obliga a utilizar cables de mayor sección para evitar calentamiento y caída de tensión.
¿Qué consume una nevera 12V?
Una nevera 12V puede consumir aproximadamente entre 3 y 6A mientras el compresor está funcionando, aunque no trabaja de forma continua durante todo el día.
¿Cómo elegir tubo termorretráctil?
Debe elegirse teniendo en cuenta el diámetro del cable y también la parte más ancha del terminal o conexión que se quiere proteger.
¿Es recomendable sobredimensionar el cable?
En muchas instalaciones de 12V sí es recomendable sobredimensionar ligeramente, especialmente en recorridos largos o consumos importantes.
