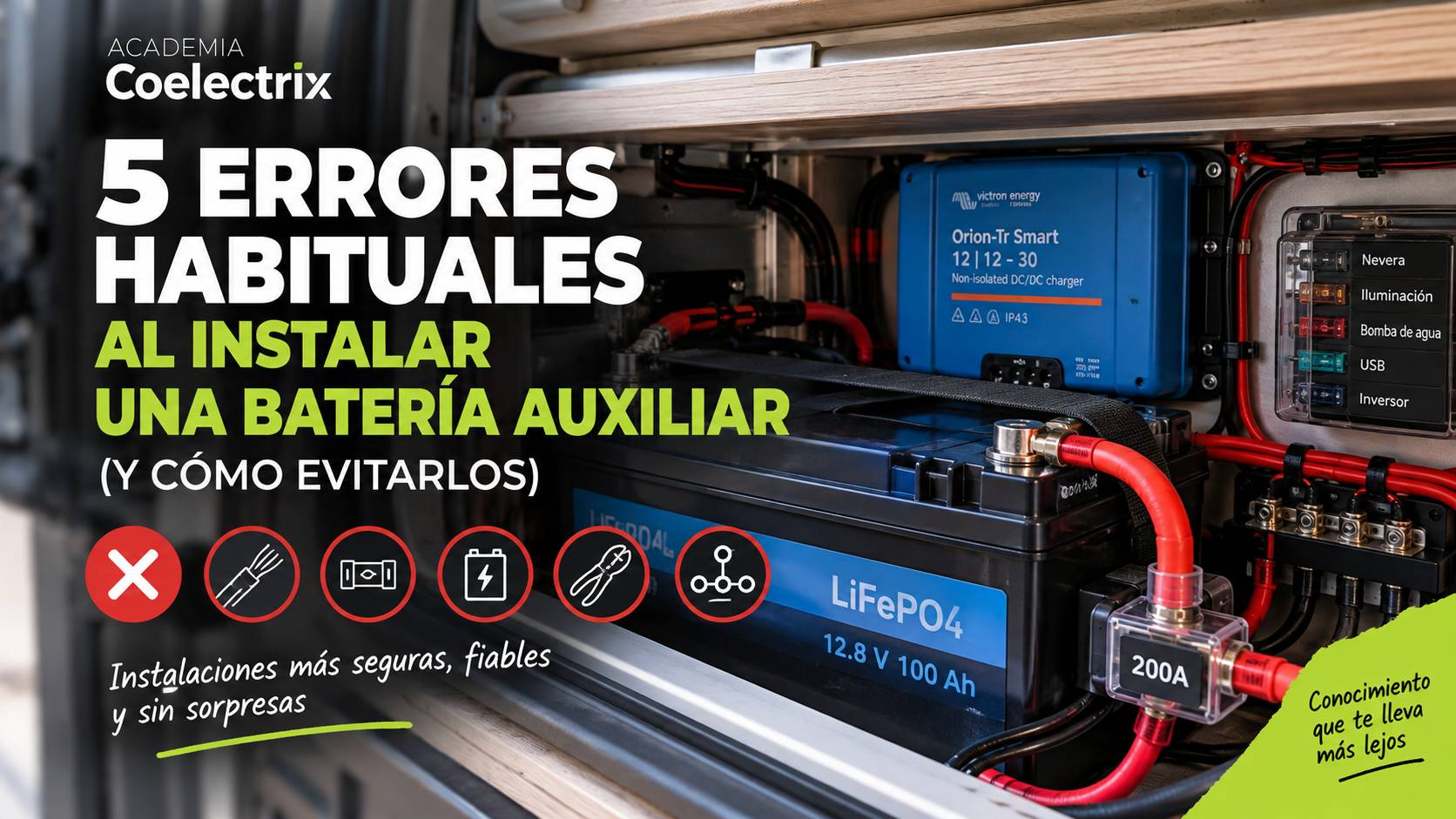

Instalar una batería auxiliar es una de las mejoras más habituales en campers, autocaravanas, vehículos de trabajo y embarcaciones. Nos permite alimentar iluminación, neveras, bombas de agua, cargadores, inversores y otros equipos sin depender directamente de la batería de arranque.

Aunque el concepto parece sencillo, una instalación de 12 V puede manejar intensidades muy elevadas. Un pequeño error en la elección del cable, las protecciones o las conexiones puede traducirse en caídas de tensión, problemas de carga, calentamientos o averías.

En esta guía de Academia Coelectrix repasamos 5 errores muy habituales al instalar una batería auxiliar y, sobre todo, cómo evitarlos.

---

1. Utilizar una sección de cable demasiado pequeña

Uno de los errores más frecuentes es elegir el cable únicamente pensando en si “aguanta” la intensidad que va a circular por él.

En una instalación de baja tensión, especialmente a 12 V, la longitud del cable tiene mucha importancia.

Cuanto mayor sea la intensidad y mayor sea la distancia, mayor puede ser la caída de tensión.

Por ejemplo, un cargador DC-DC de 30, 50 o 70 A necesita un cableado correctamente dimensionado. Lo mismo sucede con un inversor potente, que puede demandar intensidades muy elevadas de la batería.

Un cable con una sección insuficiente puede provocar:

• Una caída de tensión excesiva.
• Pérdidas de energía.
• Funcionamiento incorrecto de los equipos.
• Carga deficiente de la batería auxiliar.
• Calentamiento del cable y de las conexiones.

¿Cómo evitarlo?

La sección debe calcularse teniendo en cuenta principalmente:

Intensidad + longitud del recorrido + caída de tensión admisible + condiciones de instalación.

No conviene elegir automáticamente una sección porque “siempre se utiliza esa”.

Además, cuando hablamos de distancia en un circuito de corriente continua hay que tener en cuenta el recorrido eléctrico completo cuando corresponda: ida y retorno de la corriente.

En Academia Coelectrix disponemos de información específica sobre cálculo de secciones y caída de tensión que puede ayudarte a dimensionar correctamente el cableado.

---

2. Colocar el fusible demasiado lejos de la batería

Este es uno de los errores más importantes desde el punto de vista de la seguridad.

Imaginemos que desde el positivo de una batería auxiliar sale un cable de gran sección y colocamos el fusible a un metro de distancia.

¿Qué ocurre con ese primer metro de cable?

Está sin protección.

Si el aislamiento se deteriora y el conductor positivo entra en contacto con la carrocería o con otro elemento conectado a masa, puede producirse un cortocircuito antes de que la corriente pase por el fusible.

Por este motivo, el fusible principal debe instalarse lo más cerca posible del borne positivo de la batería.

El fusible protege principalmente el cable

Es una idea importante.

Cuando dimensionamos una protección debemos comprobar que el fusible sea adecuado para el circuito y, especialmente, que no permita circular por el conductor una intensidad superior a la que el cable y su instalación pueden soportar de forma segura.

Dependiendo de la intensidad del circuito podemos encontrar diferentes formatos de protección, como:

• Fusibles ATO/ATC.
• Fusibles MIDI.
• Fusibles MEGA.
• Fusibles ANL.

Cada sistema tiene su aplicación y rango de intensidades.

En instalaciones con baterías auxiliares y consumos elevados son habituales los portafusibles MIDI, MEGA o ANL.

---

3. Elegir mal entre relé separador y cargador DC-DC

Durante muchos años, una de las formas más habituales de cargar una batería auxiliar desde el alternador ha sido utilizar un relé separador.

Cuando el motor está funcionando, el relé conecta la batería de arranque con la batería auxiliar y permite que el alternador contribuya a cargar ambas.

El problema es que los vehículos modernos han cambiado.

Muchos incorporan sistemas de gestión energética y alternadores inteligentes, capaces de modificar su tensión de funcionamiento dependiendo del estado del vehículo, la batería, la demanda eléctrica o las estrategias de reducción de consumo.

En estos casos, conectar simplemente ambas baterías mediante un relé puede no proporcionar una carga adecuada de la batería auxiliar.

¿Cuándo interesa un cargador DC-DC?

Un cargador DC-DC recibe energía del sistema eléctrico del vehículo y proporciona una carga controlada a la batería auxiliar.

Esto resulta especialmente interesante cuando:

• El vehículo dispone de alternador inteligente.
• Instalamos una batería LiFePO4.
• Queremos controlar la intensidad de carga.
• Queremos aplicar un perfil de carga adecuado a la batería auxiliar.
• Existen diferencias importantes entre la tecnología de la batería de arranque y la auxiliar.

Equipos como los cargadores DC-DC permiten realizar una carga mucho más controlada que una simple conexión entre baterías.

Eso no significa que los relés hayan dejado de ser útiles. En determinadas instalaciones siguen siendo una solución perfectamente válida. Lo importante es elegir el sistema según el vehículo y el tipo de batería, no únicamente por costumbre.

---

4. Hacer malos crimpados o conexiones deficientes

Puedes utilizar un cable de 50 mm² perfectamente dimensionado y aun así tener problemas si el terminal está mal instalado.

Una conexión eléctrica deficiente introduce resistencia.

Y cuando circulan intensidades elevadas, incluso una pequeña resistencia adicional puede generar pérdidas y calentamiento en ese punto.

Algunos errores habituales son:

• Utilizar terminales que no corresponden a la sección del cable.
• Crimpar con una herramienta inadecuada.
• Introducir incorrectamente el conductor en el terminal.
• Dejar conexiones flojas.
• Utilizar tornillería inadecuada.
• No proteger correctamente las conexiones frente a humedad o corrosión.
• Forzar mecánicamente el cable justo en la salida del terminal.

Un buen crimpado es una conexión mecánica y eléctrica

El objetivo es conseguir una unión firme entre el conductor y el terminal, con una baja resistencia eléctrica y suficiente resistencia mecánica.

En cables de batería de gran sección es especialmente importante utilizar terminales adecuados y herramientas de crimpado preparadas para esas secciones.

Una vez terminada la conexión, también es recomendable comprobar que el terminal está firmemente sujeto y proteger la zona cuando sea necesario mediante funda termorretráctil u otros sistemas adecuados.

Una instalación profesional no depende únicamente de los componentes principales. Muchas veces son precisamente las conexiones las que determinan su fiabilidad a largo plazo.

---

5. Conectar demasiados circuitos directamente al borne de la batería

Abres el compartimento de una batería auxiliar y encuentras cinco, seis o incluso más terminales de anilla apilados sobre el mismo borne positivo.

Funcionar, puede funcionar.

Pero no es la mejor forma de realizar una instalación.

A medida que añadimos consumidores —inversor, iluminación, nevera, bomba, cargadores USB, calefacción, electrónica, etc.— conviene disponer de un sistema ordenado de distribución eléctrica.

Utiliza puntos de distribución

Los busbars o barras colectoras permiten disponer de un punto común de distribución para positivo y negativo.

A partir de ahí podemos organizar los diferentes circuitos y proteger cada uno correctamente.

Una distribución bien diseñada facilita:

• Identificar cada circuito.
• Realizar mantenimiento.
• Localizar averías.
• Añadir nuevos equipos posteriormente.
• Evitar acumulaciones de terminales sobre los bornes.
• Mantener las conexiones más ordenadas y seguras.

Además, los diferentes circuitos deben disponer de una protección adecuada a su cableado y consumo.

No tiene sentido proteger toda una instalación únicamente mediante un gran fusible principal si después existen ramificaciones con cables de mucha menor sección sin su correspondiente protección.

---

Checklist antes de conectar tu batería auxiliar

Antes de realizar la conexión definitiva, merece la pena dedicar unos minutos a revisar toda la instalación.

✓ La sección de todos los cables es adecuada para la intensidad y distancia.

✓ El fusible principal está instalado lo más cerca posible del positivo de la batería.

✓ Los fusibles están correctamente dimensionados para proteger el cableado.

✓ Los terminales corresponden a la sección del conductor.

✓ Todos los crimpados están correctamente realizados.

✓ Las conexiones están firmes y protegidas cuando es necesario.

✓ El sistema de carga —relé o DC-DC— es adecuado para el vehículo y la batería.

✓ Los diferentes consumidores disponen de las protecciones correspondientes.

✓ La distribución positiva y negativa está correctamente organizada.

✓ La polaridad de todos los equipos se ha comprobado antes de conectar la batería.

---

Una buena instalación empieza mucho antes de conectar la batería

Una instalación de batería auxiliar fiable no consiste simplemente en conectar una segunda batería al vehículo.

El dimensionado del cableado, las protecciones, la calidad de las conexiones y el sistema de carga son igual de importantes que la propia batería.

Dedicar algo más de tiempo a diseñar correctamente la instalación puede evitar muchos problemas posteriores y, sobre todo, permite disponer de un sistema eléctrico más seguro, eficiente y fácil de mantener.

En Coelectrix encontrarás cable eléctrico para instalaciones de batería, cables de batería personalizados, terminales de anilla, fusibles y portafusibles, barras de distribución, herramientas de crimpado, cargadores DC-DC y otros componentes para realizar instalaciones eléctricas de 12 V y 24 V.

Y recuerda: ante cualquier duda sobre el dimensionado o compatibilidad de los componentes de tu instalación, es preferible comprobarlo antes de realizar las conexiones.
