Qué crimpadora necesito para cada tipo de terminal eléctrico
Elegir bien una crimpadora es casi tan importante como elegir bien el cable o el terminal. En una instalación eléctrica de coche, camper, autocaravana, embarcación o sistema solar, una conexión mal crimpada puede provocar falsos contactos, calentamientos, caídas de tensión o averías difíciles de localizar.
Muchas veces el problema no está en el cable, ni en la batería, ni en el fusible. El problema está en una conexión que “parece bien hecha”, pero que realmente no ha quedado bien prensada.
En esta guía vamos a ver qué crimpadora necesitas según el tipo de terminal eléctrico: Faston, terminales aislados, terminales de bandera, SuperSeal, Deutsch, Mat-N-Lok, terminales de anilla, punteras huecas o conectores solares MC4.
¿Por qué es tan importante usar la crimpadora correcta?
Crimpar no es simplemente “aplastar” un terminal con unos alicates. Un buen crimpado debe conseguir una unión mecánica firme y una buena conexión eléctrica entre el cobre del cable y el terminal.
Buena unión mecánica
El cable no debe soltarse aunque tiremos ligeramente de él. El terminal debe quedar bien sujeto y sin deformaciones extrañas.
Buena conexión eléctrica
El cobre debe quedar bien presionado contra el terminal para permitir el paso de corriente sin calentamientos ni pérdidas.
Importante: cuando usamos una herramienta incorrecta, el terminal puede quedar flojo, deformado o mal cerrado. En instalaciones de 12V o 24V, donde suelen circular intensidades elevadas, esto puede provocar problemas importantes.
Tabla rápida: qué crimpadora usar según el terminal
| Tipo de terminal o conexión | Herramienta recomendada | Uso habitual |
|---|---|---|
| Terminales Faston rectos | Crimpadora multiusos o crimpadora Faston | Relés, interruptores, instalaciones 12V |
| Terminales aislados | Alicates para terminales aislados | Faston aislados, anillas, horquillas, relés, interruptores y accesorios 12V |
| Terminales Faston tipo bandera | Crimpadora para terminales de bandera | Conexiones laterales en automoción, interruptores, relés y espacios reducidos |
| SuperSeal, Deutsch, Mat-N-Lok | Crimpadora para terminales de garra | Conectores estancos de automoción |
| Terminales de anilla de 2,5 a 16 mm² | Crimpadora SF-16D | Masas, portafusibles, pequeñas baterías |
| Terminales de anilla de 16 a 35 mm² | Crimpadora SF-35D | Baterías, inversores, instalaciones camper |
| Punteras huecas de 10 a 35 mm² | Crimpadora para punteras 10-35 mm² | Cuadros eléctricos, bornes, repartidores |
| Punteras huecas de 50 a 95 mm² | Crimpadora para punteras grandes | Cableado de gran sección |
| Conectores solares MC4 | Crimpadora MC4 | Placas solares y reguladores |
| Cable de batería | Pelacables de batería + cortacables | Preparación previa al crimpado |

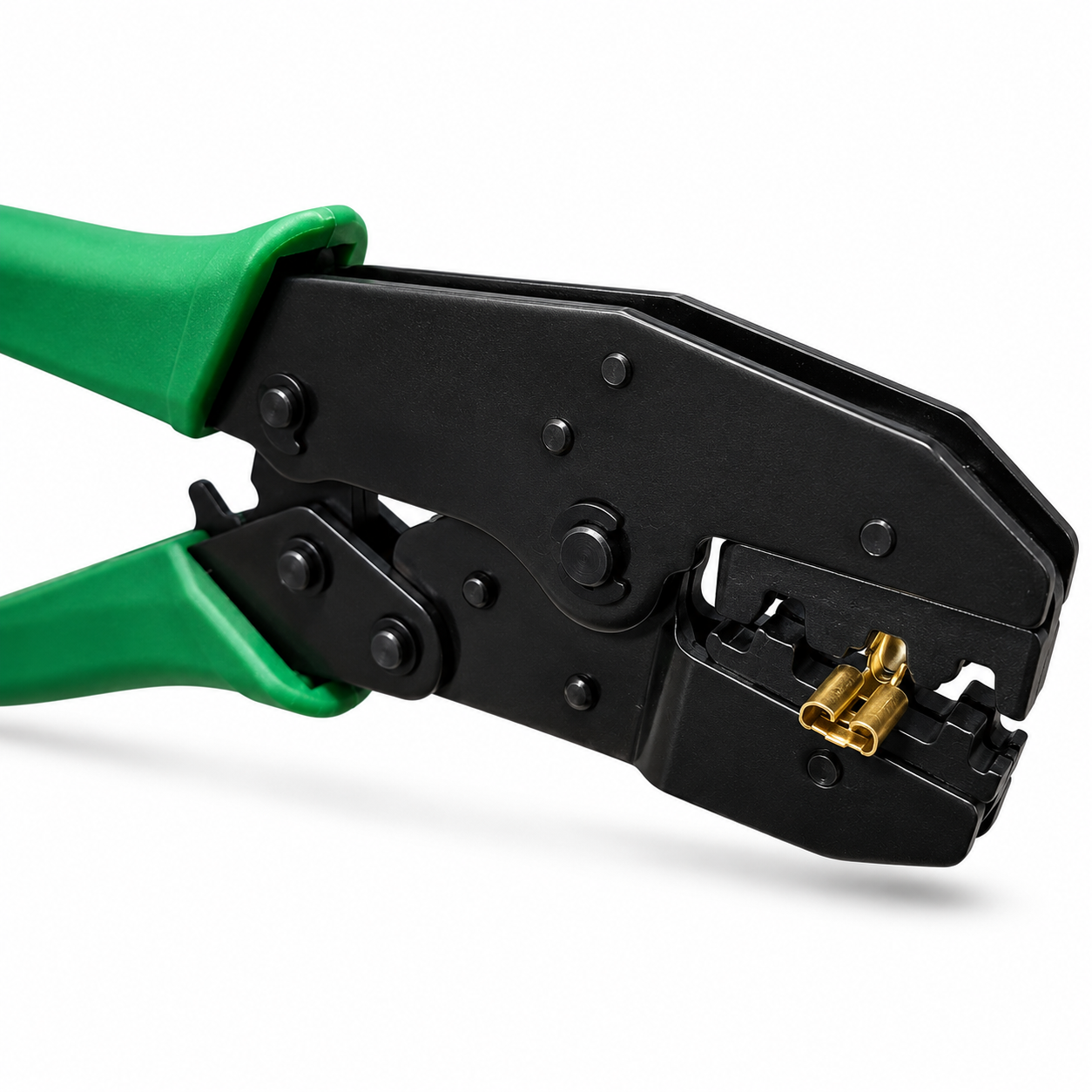

Crimpadora multiusos: la opción práctica para trabajos puntuales
La crimpadora multiusos es una herramienta muy útil cuando hacemos reparaciones, pequeños montajes o instalaciones ocasionales.
Suele servir para varios tipos de terminales, como terminales Faston, terminales aislados, terminales de anilla pequeños, terminales de horquilla y, según el modelo, también puede ayudar en tareas básicas de corte o pelado.
Es una buena opción para quien quiere tener una herramienta versátil en el taller, en la furgoneta o en casa.
Consejo Coelectrix: una crimpadora multiusos puede sacarnos de muchos apuros, pero si vamos a trabajar a menudo con un tipo concreto de terminal, lo ideal es usar una crimpadora específica.
Producto recomendado: Crimpadora Multiusos de Terminales
Ideal para reparaciones y trabajos puntuales con diferentes tipos de terminales eléctricos.
Ver crimpadora multiusosAlicates para terminales aislados
Los terminales aislados son muy habituales en instalaciones eléctricas de automoción, sistemas de 12V, cuadros sencillos, accesorios eléctricos, relés, interruptores y pequeñas reparaciones.
Se reconocen fácilmente porque llevan una funda de plástico de color, normalmente roja, azul o amarilla, según la sección de cable para la que están pensados.
Dentro de esta familia podemos encontrar terminales aislados hembra, macho, de anilla, de horquilla y otros formatos similares.
Para crimparlos correctamente, lo recomendable es utilizar unos alicates específicos para terminales aislados. Esta herramienta permite prensar la parte metálica interior del terminal sin romper ni deformar la funda aislante exterior.
Consejo Coelectrix: si trabajas con terminales aislados rojos, azules o amarillos, usa una herramienta específica para este tipo de terminal. El acabado será más limpio y la conexión quedará mucho más fiable.
Producto recomendado: Alicates para Terminales Aislados
Herramienta indicada para crimpar terminales aislados hembras, machos, anillas y horquillas en cables de secciones pequeñas y medias.
Ver alicates para terminales aisladosCrimpadora para terminales de bandera
Los terminales de bandera son un tipo de terminal Faston en el que la salida del cable queda en ángulo lateral, normalmente a 90 grados respecto a la conexión.
Son muy útiles cuando no tenemos espacio para que el cable salga recto hacia atrás, por ejemplo en interruptores, relés, motores, conexiones de automoción, maquinaria o zonas donde el cableado debe quedar más recogido.
Aunque puedan parecer similares a un terminal Faston normal, su forma es diferente. Por eso conviene utilizar una crimpadora específica para terminales de bandera, que permita prensar correctamente el terminal sin deformarlo ni dejar el cable mal sujeto.
Importante: si intentamos crimpar un terminal de bandera con una herramienta que no corresponde, podemos deformar el terminal, cerrar mal las garras o dejar una conexión poco fiable.
Producto recomendado: Crimpadora para Terminales de Bandera
Herramienta específica para crimpar terminales tipo bandera, muy útil en conexiones donde necesitamos que el cable salga lateralmente y no en línea recta.
Ver crimpadora para terminales de banderaCrimpadora para conectores SuperSeal, Deutsch y Mat-N-Lok

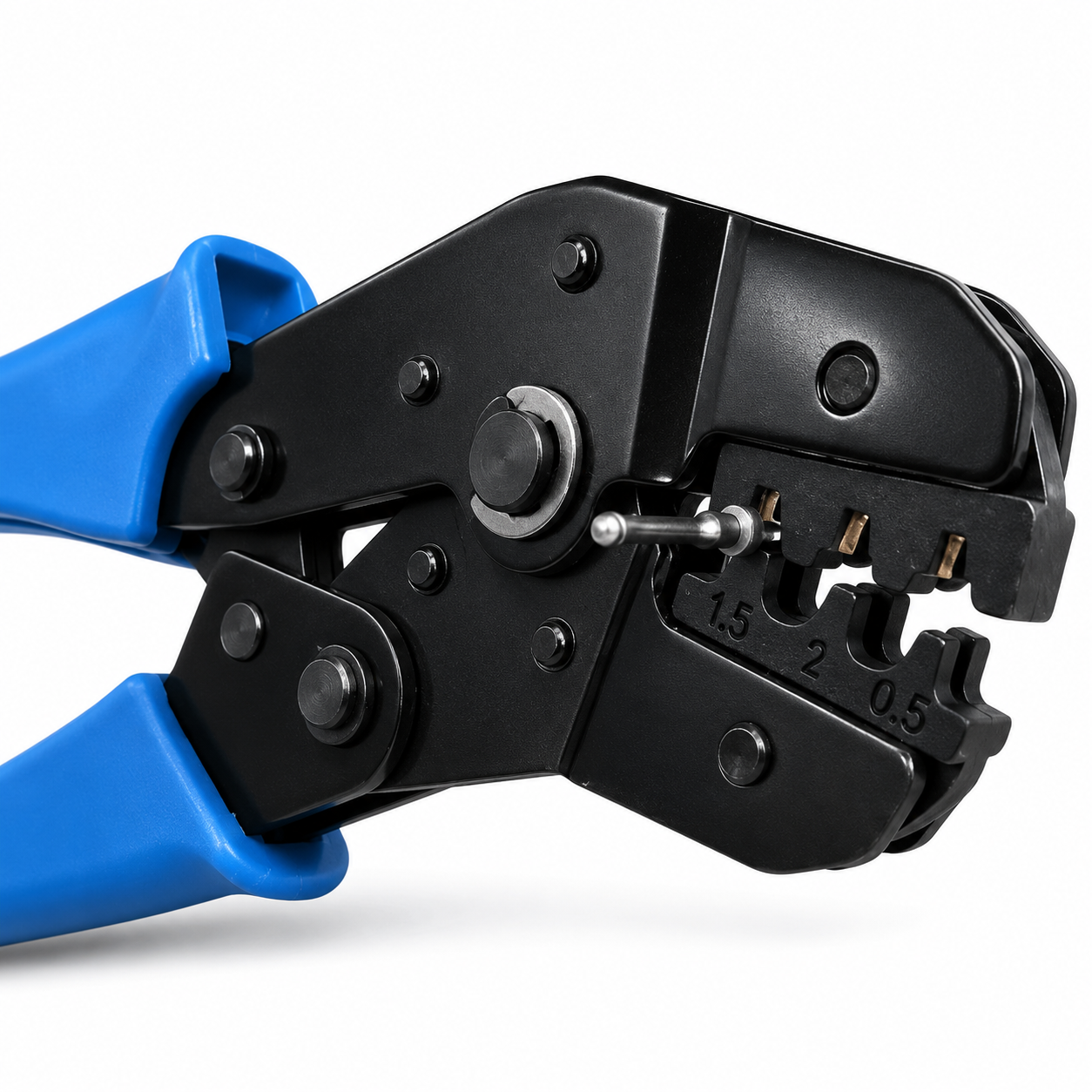

Los conectores estancos tipo SuperSeal, Deutsch o Mat-N-Lok son muy habituales en automoción, maquinaria, instalaciones exteriores y sistemas donde necesitamos una conexión protegida frente a humedad, polvo o vibraciones.
Estos conectores utilizan terminales metálicos de garra. Es decir, el terminal abraza el cobre del cable y también su aislamiento.
Por eso necesitan una crimpadora específica, capaz de cerrar correctamente las dos zonas del terminal:
- La parte que sujeta el cobre del cable.
- La parte que sujeta el aislamiento.
- La forma del terminal para que pueda entrar bien dentro del conector.
Si usamos una herramienta inadecuada, el terminal puede quedar mal cerrado y no entrar bien dentro del conector. También puede ocurrir que entre, pero luego no haga buen contacto o se salga con facilidad.
Producto recomendado: Crimpadora de Terminales para SuperSeal, Deutsch y Mat-N-Lok
Muy recomendable para instalaciones de automoción, conectores estancos, luces auxiliares, sensores, maquinaria y cableado expuesto a vibraciones o humedad.
Ver crimpadora para terminales de garraCrimpadoras para terminales de anilla

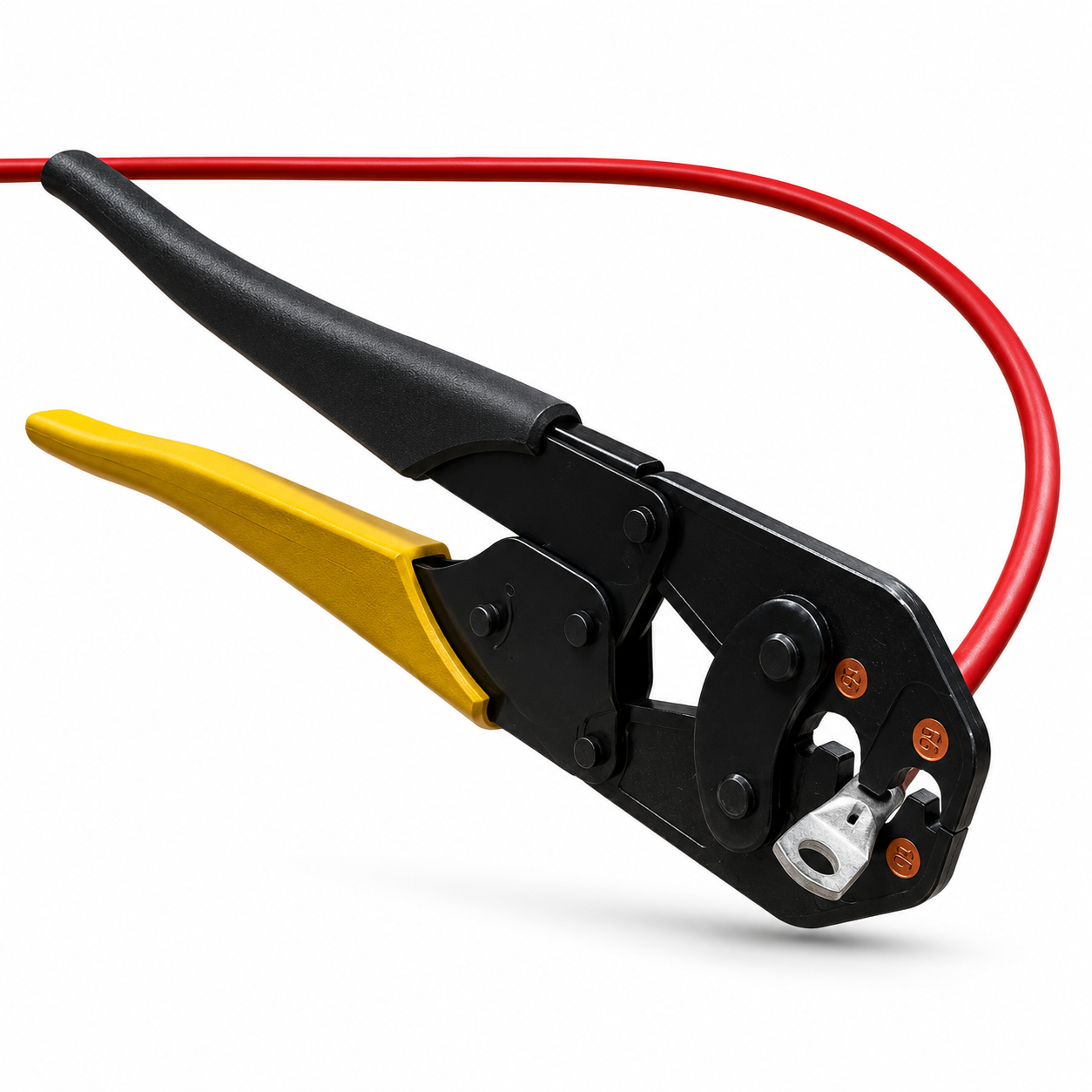

Los terminales de anilla se utilizan muchísimo en instalaciones de corriente continua. Los encontramos en baterías, masas, portafusibles, repartidores, inversores, relés, cargadores, boosters y muchos otros componentes eléctricos.
Aquí es muy importante elegir la crimpadora según la sección del cable. No es lo mismo crimpar un terminal de anilla para cable de 6 mm² que uno para cable de 35 mm².
Terminales de anilla de 2,5 a 16 mm²
Para cables de sección pequeña o media, una buena opción es una crimpadora específica para terminales de anilla de 2,5 a 16 mm².
Este rango es muy habitual en instalaciones de portafusibles, tomas de corriente, relés, masas, pequeñas baterías auxiliares y cables de alimentación para consumos moderados.
Producto recomendado: Crimpadora SF-16D para terminales de anilla de 2,5 a 16 mm²
Una herramienta muy interesante para trabajos de 12V o 24V donde queremos un resultado más profesional que con una crimpadora básica.
Ver crimpadora SF-16DTerminales de anilla de 16 a 35 mm²
Cuando pasamos a cables más gruesos, como 16, 25 o 35 mm², necesitamos una crimpadora más robusta.
Este tipo de secciones se utilizan normalmente en baterías auxiliares, inversores, cargadores de batería, boosters, instalaciones camper, instalaciones náuticas y líneas principales protegidas con fusible.
Ojo con los cables de batería: en estas secciones puede circular bastante intensidad. Un mal crimpado puede generar calentamiento, caída de tensión o una conexión poco fiable.
Producto recomendado: Crimpadora SF-35D para terminales de anilla de 16 a 35 mm²
Adecuada para instalaciones camper, baterías auxiliares, inversores y líneas principales de corriente continua.
Ver crimpadora SF-35DCrimpadoras para punteras huecas
Las punteras huecas se utilizan para rematar el extremo de un cable flexible antes de introducirlo en una borna, regleta, magnetotérmico, repartidor o equipo eléctrico.
Su función es evitar que los hilos del cable se abran, se deformen o queden mal sujetos dentro del borne.
Son muy habituales en cuadros eléctricos, repartidores, instalaciones industriales, equipos eléctricos, conexiones con cable flexible y bornes de presión o tornillo.
Punteras huecas de 10 a 35 mm²
Para punteras de secciones medias y grandes, como 10, 16, 25 o 35 mm², lo recomendable es utilizar una crimpadora específica para punteras huecas.
Este tipo de herramienta permite prensar la puntera de forma uniforme y dejar el cable preparado para una conexión segura dentro de la borna.
Producto recomendado: Crimpadora para punteras de 10 a 35 mm²
Recomendada para cuadros eléctricos, repartidores, bornes y conexiones con cable flexible de sección media o alta.
Ver crimpadora para punteras 10-35 mm²Punteras huecas de 50 a 95 mm²
Cuando trabajamos con cable de gran sección, como 50, 70 o 95 mm², ya necesitamos una herramienta más potente.
Estas secciones suelen aparecer en instalaciones de alta intensidad, baterías grandes, repartidores principales o sistemas eléctricos donde la conexión debe quedar muy bien prensada.
Producto recomendado: Crimpadora para punteras huecas de 50 a 95 mm²
Pensada para trabajos con cable de gran sección y conexiones principales.
Ver crimpadora para punteras 50-95 mm²Crimpadora para conectores solares MC4
Los conectores MC4 son los más habituales en instalaciones solares fotovoltaicas. Los encontramos en paneles solares, alargadores solares, reguladores de carga, instalaciones camper, sistemas aislados y embarcaciones.
Aunque pueda parecer un conector sencillo, el terminal metálico interior debe quedar bien crimpado al cable solar. Si la conexión queda floja, puede haber calentamientos, pérdidas o fallos intermitentes.
Para montar conectores MC4 correctamente, lo ideal es utilizar una crimpadora específica para terminales solares MC4.
Producto recomendado: Crimpadora Terminales de Conector Solar MC4
Herramienta indicada para montar conectores solares MC4 en instalaciones fotovoltaicas, camper y sistemas aislados.
Ver crimpadora MC4Antes de crimpar: cortar y pelar bien el cable
Un buen crimpado empieza antes de usar la crimpadora. Si cortamos el cable mal, aplastamos los hilos o pelamos demasiado, el resultado final no será bueno aunque usemos una buena herramienta.
Por eso conviene tener también herramientas para preparar correctamente el cable.
Alicates cortacables
Los alicates cortacables permiten hacer un corte limpio en cables de cobre o aluminio. Esto es importante porque si cortamos el cable con una herramienta inadecuada, podemos aplastar la sección, deformar los hilos o dejar un corte irregular.
Un corte limpio facilita mucho el pelado y el posterior crimpado del terminal.
Producto recomendado: Alicates Cortacables Profesionales
Muy útiles para preparar cables antes de montar terminales de anilla, punteras o conectores.
Ver alicates cortacablesPelacables de batería
Cuando trabajamos con cable grueso, pelarlo con un cúter o una navaja puede ser incómodo y peligroso. Además, es fácil cortar algunos hilos de cobre sin darnos cuenta.
Un pelacables de batería permite retirar el aislamiento de forma más controlada, especialmente en cables de secciones grandes.
Producto recomendado: Pelacables de batería para cables hasta 50 mm²
Herramienta muy útil para preparar cables de batería antes de crimpar terminales de anilla.
Ver pelacables de bateríaErrores habituales al crimpar terminales eléctricos
Usar una crimpadora incorrecta
Un terminal Faston, un terminal aislado, un terminal de bandera, un terminal Deutsch, una puntera hueca y un terminal de anilla no se crimpan igual. Cada uno necesita una herramienta adecuada.
Pelar demasiado cable
Si queda cobre visto fuera del terminal, puede haber riesgo de cortocircuito o una conexión poco limpia.
Crimpar encima del aislamiento
Si el cobre no queda en la zona correcta del terminal, la conexión eléctrica será mala aunque parezca firme.
No comprobar el terminal
Después de crimpar, conviene revisar visualmente la conexión y tirar suavemente del cable para comprobar que no se suelta.
Consejo práctico: en muchas conexiones, especialmente en cables de batería o instalaciones expuestas, es recomendable proteger la unión con funda termorretráctil.
Entonces, ¿qué crimpadora compro?
La respuesta depende del tipo de trabajo que vayas a hacer. Esta tabla te puede servir como guía rápida:
| Si vas a hacer esto… | Te recomendamos… |
|---|---|
| Reparaciones ocasionales con varios terminales | Crimpadora multiusos |
| Terminales aislados rojos, azules o amarillos | Alicates para terminales aislados |
| Terminales Faston tipo bandera | Crimpadora para terminales de bandera |
| Conectores SuperSeal, Deutsch o Mat-N-Lok | Crimpadora para terminales de garra |
| Terminales de anilla de 2,5 a 16 mm² | Crimpadora SF-16D |
| Terminales de anilla de 16 a 35 mm² | Crimpadora SF-35D |
| Punteras huecas de 10 a 35 mm² | Crimpadora para punteras 10-35 mm² |
| Punteras huecas de 50 a 95 mm² | Crimpadora para punteras grandes |
| Instalaciones solares con MC4 | Crimpadora MC4 |
| Cables de batería | Cortacables + pelacables + crimpadora adecuada |
Ejemplo práctico: instalación de batería auxiliar en una camper
Imagina que vas a montar una batería auxiliar en una camper. Puede que necesites cable de batería de 16, 25 o 35 mm², terminales de anilla, portafusibles, fusibles adecuados, cable para consumos pequeños, conectores para accesorios, terminales aislados, punteras para bornes o repartidores y termorretráctil para proteger conexiones.
En este caso, no bastaría con una sola herramienta para todo. Lo más habitual sería utilizar:
- Alicates cortacables para cortar el cable limpio.
- Pelacables de batería para retirar el aislamiento.
- Crimpadora SF-35D para terminales de anilla de 16 a 35 mm².
- Alicates para terminales aislados en conexiones pequeñas y accesorios.
- Crimpadora multiusos o específica para terminales pequeños.
- Pistola de aire caliente para aplicar termorretráctil.
De esta forma, cada conexión queda hecha con la herramienta adecuada.
Ejemplo práctico: montaje de conectores estancos en automoción
Si estás montando luces auxiliares, sensores, bombas, ventiladores o accesorios eléctricos en un vehículo, es muy probable que utilices conectores estancos.
En ese caso, los conectores tipo SuperSeal o Deutsch son una muy buena opción. Pero para montarlos correctamente necesitas crimpar bien los terminales interiores.
Aquí la herramienta clave es una crimpadora para terminales de garra. Si el terminal queda mal cerrado, puede no entrar correctamente en el conector o no hacer buen contacto.
Ejemplo práctico: conexión con terminales aislados
En una instalación de 12V podemos encontrar muchos terminales aislados: Faston hembra, Faston macho, anillas, horquillas o empalmes. Son muy habituales en interruptores, relés, pequeños consumos, tomas auxiliares y cuadros sencillos.
Para este tipo de terminales, lo recomendable es usar unos alicates específicos para terminales aislados. Así conseguimos una presión correcta sobre la parte metálica interior sin dañar el aislamiento exterior.
Ejemplo práctico: conexión con terminales de bandera
Imagina una conexión en la parte trasera de un interruptor, un relé o un componente donde apenas hay espacio para que el cable salga recto.
En estos casos, un terminal Faston normal puede forzar demasiado el cable o dejarlo mal orientado. El terminal de bandera permite que el cable salga lateralmente, dejando una instalación más compacta y ordenada.
Para este tipo de terminal, lo recomendable es utilizar una crimpadora específica para terminales de bandera. Así evitamos deformar el terminal y conseguimos una conexión más fiable.
Ejemplo práctico: instalación solar con conectores MC4
En una instalación solar, los conectores MC4 son muy habituales para conectar paneles solares, alargadores y reguladores.
Aunque el conector exterior sea de plástico, dentro lleva un terminal metálico que debe ir crimpado al cable. Para que la conexión sea segura, el terminal debe quedar bien prensado y el conector correctamente cerrado.
En este caso, la herramienta adecuada es una crimpadora específica para MC4.
Preguntas frecuentes sobre crimpadoras y terminales eléctricos
¿Puedo crimpar terminales con unos alicates normales?
No es recomendable. Unos alicates normales pueden aplastar el terminal, pero no hacen un crimpado correcto. La conexión puede quedar floja, mal prensada o con poca superficie de contacto.
¿Una crimpadora multiusos sirve para todo?
No. Una crimpadora multiusos sirve para muchos trabajos básicos, pero no sustituye a una herramienta específica para todos los terminales. Para conectores SuperSeal, Deutsch, terminales de batería grandes, punteras huecas o conectores MC4, es mejor usar la herramienta adecuada.
¿Qué herramienta necesito para crimpar terminales aislados?
Para terminales aislados lo recomendable es usar unos alicates específicos para terminales aislados. Así conseguimos prensar correctamente la parte metálica del terminal sin dañar la funda aislante exterior.
¿Un terminal Faston bandera se crimpa igual que un Faston normal?
No exactamente. Aunque ambos pertenecen a la familia de terminales Faston, el terminal tipo bandera tiene una forma lateral especial. Para evitar deformaciones y conseguir una conexión segura, lo ideal es usar una crimpadora específica para terminales de bandera.
¿Qué pasa si crimpo mal un terminal?
Un mal crimpado puede provocar falsos contactos, calentamientos, caídas de tensión, fallos intermitentes, pérdida de potencia o incluso que el cable se suelte.
¿Tengo que usar termorretráctil después de crimpar?
Depende del tipo de terminal y de la instalación. En cables de batería, conexiones exteriores o zonas expuestas, es muy recomendable usar funda termorretráctil para proteger la unión.
¿Cómo sé qué sección de cable estoy usando?
La sección del cable suele venir marcada en el propio cable, por ejemplo: 6 mm², 10 mm², 16 mm², 25 mm² o 35 mm². Es importante que el terminal y la crimpadora sean compatibles con esa sección.
Conclusión: cada terminal necesita su herramienta
En electricidad, una conexión bien hecha es clave para que toda la instalación funcione correctamente.
La crimpadora adecuada no solo mejora el acabado, también mejora la seguridad, la fiabilidad y la durabilidad de la instalación.
Para reparaciones básicas
Crimpadora multiusos.
Para terminales aislados
Alicates específicos para terminales aislados.
Para terminales de bandera
Crimpadora específica para terminales de bandera.
Para conectores estancos
Crimpadora de terminales de garra.
Para cable de batería
Cortacables, pelacables y crimpadora de anilla.
Para solar
Crimpadora MC4.
¿No sabes qué crimpadora necesitas?
En Coelectrix trabajamos con cables, terminales, conectores y herramientas eléctricas para automoción, camper, náutica y energía solar.
Puedes enviarnos una foto del terminal o decirnos la sección del cable que vas a usar, y te ayudaremos a elegir la herramienta correcta.
Ver herramientas de crimpado, corte y peladoHasta aquí el post de hoy. Esperamos que esta guía te haya ayudado a entender qué crimpadora necesitas según el tipo de terminal eléctrico que vayas a utilizar.
Si tienes cualquier duda, puedes contactar con nosotros y explicarnos qué cable, terminal o conector quieres montar. En Coelectrix te ayudaremos a elegir la herramienta más adecuada para que la conexión quede segura, limpia y fiable.
